SCAFFGUARD - effektivt damm- och ljudskydd på Münchens Innenstadtring

Specialprojekt kräver speciallösningar. Den senaste statistiken säger att München är bland de mest strävande adresserna i Tyskland. Byggnadsland och vardagsrum är i högsta grad och utrymme för nya idéer är en lyx, särskilt i hjärtat av staden. Vid Thomas-Wimmer-Ring, nära det gamla kvarteret, ersätts därför en parkeringsplats med flera våningar av en modern underjordisk parkeringsplats med plats för 512 fordon. Ovanför marken kommer nu utrymmet att användas mycket mer effektivt med två nya kommersiella och bostadshus och ytterligare grönområden. Projektet "Tom & Hilde" står för ett optimalt rymdutnyttjande men kräver vissa speciella skyddsåtgärder för fotgängare såväl som för det redan befintliga bostadsområdet. Byggentreprenören - Wöhr- und Bauer Parking - beslutade att använda tillfälliga buller- och dammskyddande väggar för att säkerställa motsvarande skydd för omgivningarna under borrnings- och byggnadsfasen.

Byggnadsställningsföretaget Krämer GmbH tilldelades kontraktet och inleddes i början av april med montering av skyddsväggarna och byggnadsställningslösningen, för vilken företaget bara hade 18 dagar kvar. För att säkerställa att kraven var uppfyllda planerade verkställande direktör Florian Krämer att använda det nya skyddssystemet SCAFFGUARD från den Hagen-baserade leverantören scafom-rux. SCAFFGUARD-lösningen “hårt skydd” kan användas oberoende av ställningssystem och sticker ut på grund av dess modulära enkelhet.

Grundkomponenterna är horisontella aluminiumskenor som sedan är utrustade med olika typer av panelelement. Dessutom behövs bara några få andra komponentdelar för att hitta snabba och enkla lösningar på de flesta utmaningar som presenteras. Systemets effektiva damm- och ljudskyddsfunktioner har redan bevisat sig många gånger i rivningsjobb. Beroende på valda paneler har certifierade test bekräftat en ljudabsorptionsförmåga på upp till 22 dB vid en avläsning av 500 Hertz. Den dammtäta prestanda säkerställs av kombinationen av komponenter och deras design.

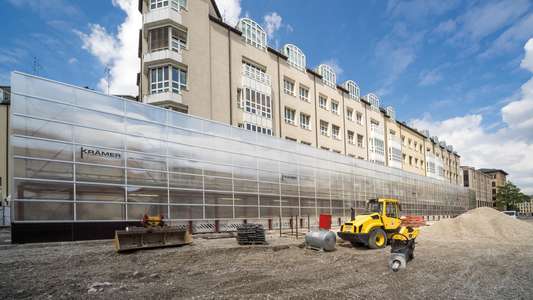

I Tom & Hilde-projektet i München använde Florian Krämer huvudsakligen det modulära ställningen RINGSCAFF som bärande konstruktion för SCAFFGUARD-skyddsväggarna. På grund av de lokala omständigheterna och kraven var dock tre olika designversioner nödvändiga. För designalternativ 1 byggde Krämer Gerüstbau tre sektioner vardera bestående av en 8 m hög sektion med ett ställningsdjup på 3 m och en längd på 35 m. Sektionerna monterades därefter i enlighet med SCAFFGUARD aluminiumskenor och delvis tryckta plastelement (i versionen ”klar”) infördes. Eftersom byggnadsställningssektionerna var fristående element planerade 8-personers ställningsteam runt Florian Krämer 80 ton ballast för varje. Det speciella kravet för dessa element var att de kanske måste flyttas med kran när byggnadsarbetet fortsatte.

Ett andra skyddsväggalternativ behövdes eftersom det inte fanns tillräckligt med utrymme tillgängligt runt byggplatsen för att bredda byggnadsställningen med standardkomponenter på grund av bredden på trottoaren och cykelvägen. Florian Krämer planerade tillsammans med ingenjörsföretaget Noack en 90 m lång ståltunnelkonstruktion så att förbipasserande på ett säkert sätt kunde förhandla fram området. Avståndets bredd och höjd är 2,00 m x 2,50 m. De enskilda stålkonstruktionselementen var förankrade i fundamentet plattstenar. Återigen användes RINGSCAFF-modulställningar som bärande struktur. Detta transporterades av stålkonstruktionen och bärkonstruktionen ovan fortsatte upp till en höjd av 8 m. För att möjliggöra kombinationen av modulärt byggnadsställning och stålkonstruktion applicerades 418 specialtillverkade HEB-balkar.

Den tredje alternativa strukturen sträckte sig över en längd av 70 m och en höjd av 4 m och var återigen baserad på kombinationen av HEB-balkar och modulärt ställning. För att möjliggöra detta fästes stålstolpar från HEB-balkar på fundamenten och kopplades sedan med hjälp av standardställningskomponenter. Den erforderliga stabiliteten för strukturen säkerställdes av HEB-balkar.

Florian Krämer: ”Vårt företag är inriktat på att hitta och hantera speciallösningar. Det här är uppdrag som alltid lockar och inspirerar oss. Men det är våra kunders krav som avgör vår strategi. Vi kommer också att leva upp till detta krav i framtiden. ” Dessutom säkerställer Krämer Gerüstbau planerare maximal säkerhet och kvalitet och har till och med gjort ett riktigt namn för sig själv för innovativa lösningar, inte minst av allt på grund av det nuvarande Tom & Hilde-projektet. Under de kommande två åren kommer den moderna SCAFFGUARD-skyddsväggen att vara en del av stadslandskapet i centrala München. Efteråt har München blivit lite mer modern och attraktiv.
